En la época de 1745, por los mismos tiempos, en la Catedral de Camin (Alemania) y en la Universidad de Leyden (Holanda), se buscaba crear dispositivos cuya finalidad era almacenar electricidad . La botella de Leyden, fue el primer "condensador" y dio origen, por su principio de funcionamiento, a los modernos capacitores utilizados
en aparatos electrónicos. La estructura de los componentes modernos es muy diferente de la que tenían los primeros, de 250 años atrás, pero el principio de funcionamiento es el mismo.


Los condensadores son componentes diseñados para almacenar temporalmente energía eléctrica en forma de voltaje y oponerse a los cambios de voltaje. Físicamente están formados por dos superficies metálicas a las cuales se les denomina placas estan separadas por un material aislante llamado dieléctrico, son despues de las resistencias los más abundantes en la mayoria de circuitos. Entre sus característeristicas técnicas tenemos .



















Capacidad nominal.- Es el valor teórico esperado al acabar el proceso de fabricación. Se marca en el cuerpo del componente mediante un código de colores o directamente con su valor numérico.



Tolerancia.- Diferencia entre las desviaciones, de capacidad, superiores o inferiores según el fabricante.






Tensión nominal.- Es la tensión que el condensador puede soportar de una manera continua sin sufrir deterioro

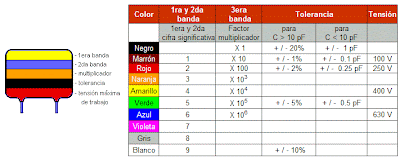

Algunos condensadores pueden tener lectura de su valor por colores, semejante al codigo de colores de las resistencias

Los condensadores pueden ser fijos y variables, dependiendo de su capacidad de almacenar voltaje, llamada capacitancia, es constante o se puede variar de alguna forma. Los condensadores fijos se denominan también capacitores y pueden ser de muy diversos tipos, dependiendo de los materiales utilizados para su fabricación existen por ejemplo condensadores: de aluminio, de tintalio, cerámicos, de mica, de papel, etc.




Condensadores cerámicos






Condensadores de papel






Condensadores electrolíticos

Los condensadores fijos, a su vez, pueden ser polarizados o no polarizados, dependiendo de si deben o no deben ser orientados o polarizados en un circuito. Los condensadores cerámicos, por ejemplo siempre son no polarizados, mientras que los de aluminio pueden como no ser polarizados, la polaridad se indica con el signo "+" ( positivo) "-" ( negativo )marcado en el mismo componente.







Los condensadores variables están formados por dos juegos de láminas metálicas paralelas, uno fijo y otro móvil, separados por un dieléctrico, generalmente aire o mica. Se utilizan generalmente como sintonizadores en radios, televisores y otros equipos. También existen condensadores variables llamados trimmers que se utilizan para realizar ajustes finos de capacitancia.
